中壓冷縮電纜附件的安裝工藝介紹
時間:2022-05-27 14:04:45 點擊次數:5402

分離近幾年搜集的中壓冷縮電纜附件安裝工藝圖和一些網絡材料,本文羅列了本單位常用的中壓冷縮接頭防水密封方式,并比照了兩者的區別,為冷縮接頭防水密封方式的選用提供參考。
方式一:絕緣主體兩端繞包防水帶+兩層防水帶
1.安裝工藝圖(以某品牌接頭為例)

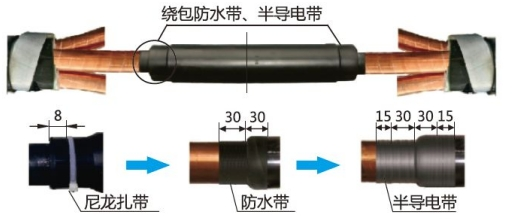

接頭兩端防水處置:在距接頭絕緣主體兩端約8mm位置分別用尼龍扎帶扎緊(留意:確保扎緊可靠,且尼龍扎帶與接頭絕緣主體恤合嚴密、無間隙)。同時僅保存顯露約2mm的尼龍扎帶,其他去除。然后去掉銅屏蔽層上的PVC膠帶及記號。清潔接頭絕緣主體兩端及電纜外半導電層,從電纜外半導電層上開端,搭接約30mm半搭接繞包3層防水帶至接頭絕緣主體上并搭接301;在防水帶上繞包一層半導電帶,分別蓋過銅屏蔽和接頭絕緣主體約15mm,見圖(8)。按此工藝處置其他兩相。

1)接頭絕緣主體兩端尼龍扎帶扎緊;
2)接頭絕緣主體兩端,從外半導電層上開端,搭接約30mm半搭接繞包3層防水帶至接頭絕緣主體上并搭接30mm。
避免內護套破損后,水分或潮氣自外半導電層向搭接界面浸透。

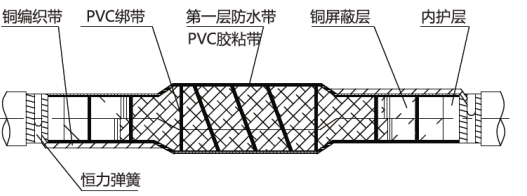

3)內護套防水處置(首層):從一端鎧裝斷口(內護套上)開端將防水帶拉長至約1.5倍以半搭疊方式繞包至另一鎧裝斷口(防水帶膠粘層應緊貼內護套),然后從防水帶外以三分之一搭疊方式繞包PVC膠粘帶(50mm寬)一層,將防水帶完整掩蓋。
避免外護套破損后,水分或潮氣自內護套外表進入絕緣主體。

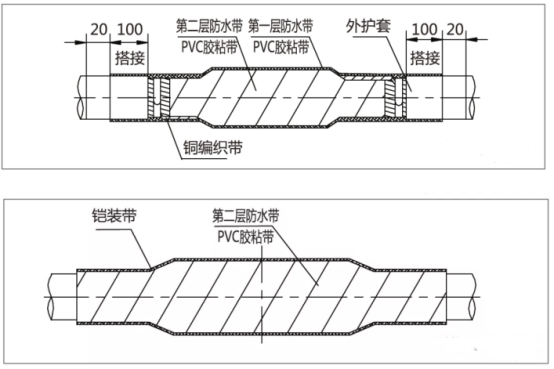

4)外護套防水處置(第二層):兩端鎧裝打毛,將防水帶拉長至約1.5倍以半搭疊方式從一端電纜外護套開端繞包至另一端電纜外護套上,請求與外護套搭接100mm。

避免環境水分或潮氣自外護套斷口進入絕緣主體。
